Øvelse 1: Multitemporal radar og multispektrale, optiske data  Start softwaren LEOWorks, og Åbn billederne asar_29feb2008.tif, asar_13june2008.tif og 26sept2008.tif som et enkelt datasæt. Vis billedet fra 29. februar 2008. Brug Inspect > Information eller [ i ]-knappen for at få vist teknisk information om billederne.
Hvor mange pixels har billedet i højden og i bredden? Hvor stort et område på jordoverfladen dækkes af en pixel? Hvor mange kilometer bliver billedet i højden og i bredden?
Gør dig bekendt med billedet. Brug zoom osv.
Kan du finde landingsbanen ved Ny Ålesund?
Skriv dens geografiske position ned ved hjælp af Inspect > Pixel Info.
Brug Measure Tool til at måle nogle afstande med. Sørg for, at du har Units på værktøjslinjen Measure Tool indstillet til Meters.
Hvor lang er landingsbanen? Hvor langt er der fra Ny Ålesund (der er tæt på landingsbanen) til fronten på Kronebreen? Hvor brede er de kælvende fronter af Kronebreen og andre gletsjere?
I tillæg til radarbillederne skal du indlæse billedet fra Landsat TM fra 23. juli 2006. Open > tm_23july2006.tif. View > New RGB View… Få vist bånd 1 med blåt, bånd 2 med grønt og bånd 3 med rødt. Forbedr billedet ved hjælp af Interactive Stretching. Du kan anvende Landsatbilledet for at få en bedre orientering af radarbilledet. Beskriv forskellene mellem det optiske billede og radarbilledet. Brug Synchronise compatible product views og Synchronise cursor position. Få vist og udforsk alle tre radarbilleder.
På hvilken dato ses gletsjerne lysest? På hvilken dato ses gletsjerne mørkest? Gælder det for alle gletsjerdelene, eller er denne tidsmæssige variation forskellig for de forskellige gletsjerdele?
Vælg tre forskellige gletsjersektioner på billederne, og noter, om radarbilledet er forholdsvis lyst, mellemlyst eller mørkt. Vælg et punkt på den nedre del af den store gletsjer Kronebreen, et andet på den nedre del af en lille gletsjer og endnu et på den øvre del af en lille gletsjer. Derefter kan du lave en enkel tabel som denne:
Hvad er forskellen mellem de tre datoer for de tre steder? Hvilke værdier har andre af dine klassekammerater fundet? Kan du forklare forskellene?
Undersøg Histogrammet for de tre forskellige radarbilleder.
Hvordan adskiller de sig fra hinanden?
Lav en animation med de tre billeder, du har. Under Tools > Animation skal du vælge billederne fra februar, juni og september og køre animationen. Følg ændringen i refleksionsevne for visse punkter. Juster Animation Speed efter behov. Alternativt kan du standse animationen med knappen pause || og gå trinvist gennem billederne.

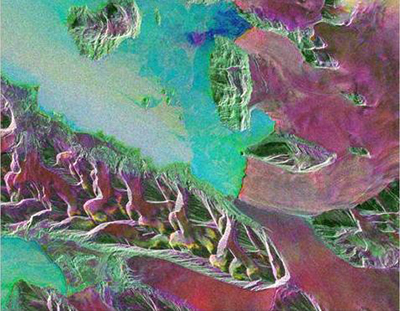

Luk animationen, og lav et multitemporalt billede (View > New RGB View…) Stil billedet fra 29. feb. som rødt, billedet fra 13. juni som grønt og billedet fra 26. sept. som blåt. Resultatet skulle ligne billedet herunder.
Gul er en blanding af rød og grøn.
Hvad fortæller gule farver i RGB-farvebilledet dig? Hvor finder du gul på farvebilledet? Tror du, der er muligt at kortlægge gletsjeromkredsen ud fra dette RGB-farvebillede?
Beskriv gletsjerfordelingen, og sammenlign den med billedet fra Landsat TM. Find steder, hvor gletsjergrænserne ligner hinanden, og hvor de er forskellige i følge data fra ASAR og TM. Last update: 28 Januar 2014
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
