Exercício 1: Dados de radar multitemporais e dados ópticos multiespectrais
Inicie o software LEOWorks e Abra as imagens asar_29feb2008.tif, asar_13june2008.tif e 26sept2008.tif como um conjunto de dados único. Visualize a imagem de 29 de Fevereiro de 2008.
Utilize Inspect > Information (Inspeccionar > Informações) ou o botão [ i ] para obter informações técnicas sobre as imagens.
Quantos píxeis de altura e largura tem a imagem? Que área do solo cobre um píxel? A quantos quilómetros corresponde isto em termos de altura e largura da imagem?
Familiarize-se com a imagem. Utilize o zoom, etc.
Consegue encontrar a faixa de aterragem de Ny Ålesund?
Anote a sua posição geográfica utilizando Inspect > Pixel Info (Inspeccionar > Informação de Píxeis).
Utilize a Measure Tool (Ferramenta de Medição) para medir algumas distâncias. Certifique-se de que tem as Units (Unidades) na Ferramenta de Medição definidas para Meters (Metros).
Qual é o comprimento da faixa de aterragem? Qual é a distância de Ny Ålesund (que está na proximidade da faixa de aterragem) à frente do glaciar Kronebreen? Que largura têm as frentes de fractura do Kronebreen e outros glaciares?
Para além das imagens de radar, carregue a imagem Landsat TM de 23 de Julho de 2006. Open > tm_23july2006.tif (Abrir > tm_23july2006.tif). View > New RGB View… (Ver > Nova RGB Visualizar...) Visualize a banda 1 a azul, a banda 2 a verde e a banda 3 a vermelho. Melhore a imagem, utilizando o Interactive Stretching (Alongamento Interactivo). Poderá utilizar a imagem Landsat para uma melhor orientação das imagens de radar. Descreva as diferenças entre as imagens óptica e de radar. Utilize Synchronise compatible product views (Sincronizar visualizações de produtos compatíveis) e Synchronise cursor position (Sincronizar posição do cursor).
Visualize e explore as três imagens de radar.
Em que data apresentam os glaciares a aparência mais luminosa? Em que data apresentam os glaciares a aparência mais escura? Isto aplica-se a todas as partes dos glaciares ou esta variação temporal é diferente para as diferentes partes dos glaciares?
Escolha três secções de glaciar diferentes nas imagens e anote se a imagem de radar está relativamente luminosa, média ou escura. Escolha um ponto na parte inferior do grande glaciar Kronebreen, outro na parte inferior de um pequeno glaciar e ainda outro na parte superior de um pequeno glaciar. Poderá então fazer uma tabela simples, como esta:
| | Imagem de radar 29 de Fevereiro de 2008 | Imagem de radar 13 de Junho de 2008 | Imagem de radar 26 de Setembro de 2008 | | Kronebreen parte inferior | luminosa | | | | Pequeno glaciar parte inferior | | escura | | | Pequeno glaciar parte superior | | luminosa | |
|
Qual é a diferença entre as três datas para os três locais? Que valores obtêm outros colegas da turma? Poderá explicar as diferenças?
Inspeccione o Histograma das três imagens de radar diferentes.
Em que termos diferem entre si?
Crie uma animação com as três imagens que tem. Em Tools > Animation (Ferramentas > Animação), seleccione as imagens de Fevereiro, Junho e Setembro e corra a animação. Siga a alteração de reflectividade em determinados pontos. Ajuste a Animation Speed (Velocidade da Animação), conforme adequado. Em alternativa, pause a animação utilizando o botão de pausa || e avance passo a passo através das imagens.
Feche a animação e crie uma imagem multi-temporal (View > New RGB View…) (Ver > Nova vista RGB...) Defina a imagem de 29 de Fevereiro para vermelho, a de 13 de Junho para verde e a de 26 de Setembro para azul. A imagem resultante deverá ter o aspecto da apresentada em baixo.

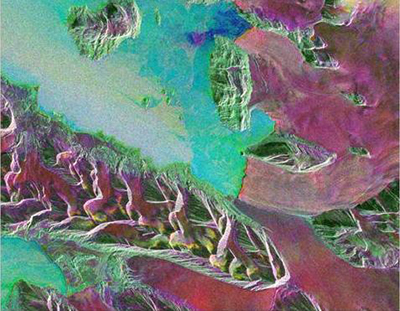

Imagem multi-temporal
Vermelho indica que a imagem de 29 de Fevereiro (vermelha) é a mais luminosa nesta combinação, verde indica que a imagem de 13 de Junho (verde) é a mais luminosa e azul indica que a imagem de 26 de Setembro (azul) é a mais luminosa.
Amarelo é uma mistura de vermelho e verde.
O que é que as cores amarelas na composição RGB lhe dizem? Onde é que encontra amarelo na imagem composta? Acha que seria possível mapear os contornos do glaciar a partir desta composição RGB?
Descreva a distribuição do glaciar e compare-a com a imagem Landsat TM. Encontre locais onde os limites do glaciar tenham um aspecto semelhante e onde sejam diferentes entre os dados ASAR e TM.
|
