Oefening 1: Spiraalvorming van orkaan Katrina van de wolkentoppen tot de oceaangolven

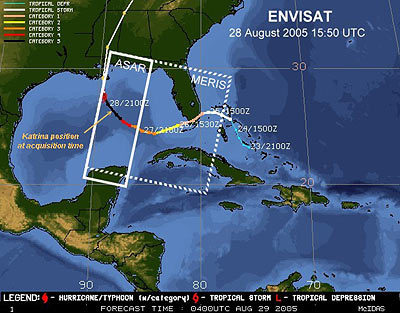

Acquisition locations for Envisat's MERIS and ASAR images
Kaart die verwervingslocaties van Envisat's MERIS- en ASAR-afbeeldingen toont

Pagina123

Het doel van deze oefening is om vertrouwd te raken met twee verschillende instrumenten aan boord van Envisat: de Medium Resolution Imaging Spectrometer (MERIS) en de Advanced Synthetic Aperture Radar (ASAR). Je maakt kennis met hun mogelijke toepassingsgebieden en een aantal van hun algemene technische kenmerken.

In het zipbestand rechts vind je een Envisat MERIS-afbeelding, genomen in de modus met verminderde resolutie, van een groot deel van de Golf van Mexico. De afbeelding is verkregen op 28 augustus 2005 om 15:50 UTC. De gegevens bevatten alle 15 kanalen:

MERIS_HurricaneKatrina_28-08-2005_ch1.tif
MERIS_HurricaneKatrina_28-08-2005_ch2.tif
MERIS_HurricaneKatrina_28-08-2005_ch3.tif

MERIS_HurricaneKatrina_28-08-2005_ch15.tif



MERIS

Kanaalnummer
Centrale golflengte/

Bandbreedte (nm)
Toepassing
1412.5 (paars) / 10Gele substantie en puinpigmenten
2442.5 (blauw) / 10Maximum van chlorofylabsorptie
3490 (blauw-cyaan) / 10Chlorofyl en andere pigmenten
4510 (cyaan-groen) / 10Gesuspendeerd sediment, algenbloei
5560 (groen) / 10Minimum van chlorofylabsorptie
6620 (oranje-rood) / 10Gesuspendeerd sediment
7665 (rood) / 10Chlorofylabsorptie en fluorescentiereferentie
8681.25 (rood) / 7.5Piek van chlorofylfluorescentie
9708.75 (NIR) / 10Fluorescentiereferentie, atmosferische correcties
10753.75 (NIR / 7.5Vegetatie, wolken
11760.625 (NIR) / 3.75Zuurstofabsorptie R-tak
12778.75 (NIR) / 15Atmosfeercorrecties
13865 (NIR) / 20Vegetatie, waterdampreferentie
14885 (NIR) / 10Atmosfeercorrecties
15900 (NIR) / 10Waterdamp, land


De spectrale kenmerken van de MERIS-sensor die je in de tabel hierboven vindt zijn nuttig voor alle opdrachten die je met de MERIS-afbeelding moet uitvoeren.

In het zipbestand vind je ook een ASAR-afbeelding in Wide Swath-modus die is verkregen op 28 augustus 2005. De ASAR-afbeelding kijkt door de wolken van orkaan Katrina heen en toont een deel van de Golf van Mexico en de vorm van het door de wind geteisterde zeeoppervlak.
