| | | | | | | Exercício 1: Explorar o vulcão

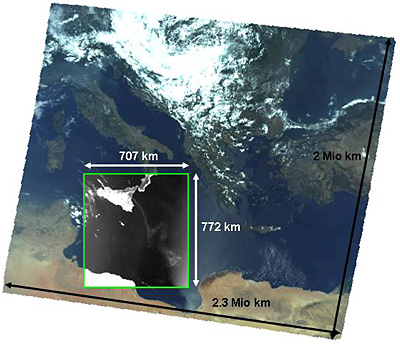

Subconjunto da imagem MODIS, 24.07.2001
Abra a imagem
Neste exercício, será utilizada uma imagem obtida a 24 de Julho de 2001. Abra o LEOWorks e aceda a File > Open > etna_mod_2001-205_bd1-7. Este ficheiro contém números de bandas de 1 a 7 das 36 bandas MODIS. Seleccione RGB e defina a banda 1 para vermelho, a banda 4 para verde e a banda 3 para azul (RGB 1-4-3). Veja o diapositivo anterior para obter o comprimento de onda e a largura de banda destas bandas.
A pré-visualização parece um composto de cores naturais, mas na imagem só é possível ver cores aleatórias.
1. Porque é que as cores surgem assim?
Melhoria de contraste
Os dados MODIS encontram-se no formato de 16 bits. Isto significa que o espaço de cor contém valores de cinzento de 0 - 65535 (a imagem Landsat anterior tinha 8 bits = 256 valores de cinzento). O LEOWorks não consegue apresentar dados de 16 bits, pelo que temos de efectuar um exercício de alongamento para o espaço de cor de 8 bits. Seleccione Enhance > Interactive Stretching. O LEOWorks transfere automaticamente o histograma para o espaço de cor de 8 bits. Mova a linha vertical direita ligeiramente para a esquerda. De notar que, devido ao alongamento, os valores originais serão alterados.
Explorar a imagem
2. Explore a imagem (Informação, Estatísticas, Projecção da Imagem, etc)
3. Descreva o que vê na imagem.
4. Quais são as principais diferenças com a imagem Landsat? (Pense na resolução e no tamanho da área)
5. Qual é o tamanho da área? Tente primeiro apresentar uma estimativa e, em seguida, utilize uma ferramenta de medição.
6. Qual é o tamanho de pixel?
A informação da imagem ajudá-lo-á a responder às perguntas. A imagem é projectada para WGS 84, UTM 33N. O tamanho de pixel é de 1000 x 1000 m e a área é aproximadamente 550 000 km² = um pouco mais de meio milhão de km².
Utilize a ferramenta de medição para o provar. Aceda a Image > Measurement Tool e desenhe quatro linhas nas margens da imagem. Quando regressar ao ponto de partida, clique com o botão direito do rato para terminar o polígono. Pode alternar entre apresentar os valores de pixels ou metros.
| |
