Exercice 1 : Données radar multi-temporelles et données optiques multi-spectrales
Ouvrez le logiciel LEOWorks, puis ouvrez (Open) les images asar_29feb2008.tif, asar_13june2008.tif et 26sept2008.tif comme un unique jeu de données. Affichez l'image du 29 février 2008.
Allez dans le menu Inspect > Information, ou utilisez le bouton [ i ] pour consulter les informations techniques sur les images.
Quelles sont la hauteur et la largeur de l'image en pixels ? Quelle superficie au sol un pixel couvre-t-il ? Quelles sont la hauteur et la largeur de l'image en kilomètres ?
Observez l'image attentivement. Pour ce faire, utilisez des fonctions comme le zoom.
Parvenez-vous à localiser la piste d'atterrissage de Ny Ålesund ?
Notez sa position géographique à partir de Inspect > Pixel Info.
Utilisez l'outil de mesure (Measure Tool) pour mesurer les distances. Vérifiez que le paramètre Units dans la barre du menu Measure Tool est réglé sur Meters.
Quelle est la longueur de la piste d'atterrissage ? Quelle distance sépare Ny Ålesund (situé près de la piste) et le front du glacier Kronebreen ? Quelle est la largeur des fronts du Kronebreen et des autres glaciers concernés par le vêlage ?
Outre les images radar, chargez l'image Landsat TM du 23 juillet 2006. Open > tm_23july2006.tif. View > New RGB View… Affichez la bande 1 en bleu, la bande 2 en vert et la bande 3 en rouge. Améliorez l'image à l'aide de la commande d'étirement interactif (Interactive Stretching). Vous pouvez utiliser l'image Landsat pour une meilleure orientation des images radar. Décrivez les différences entre les images optiques et les images radar. Utilisez les commandes de synchronisation des produits compatibles (Synchronise compatible product views) et de synchronisation de la position du curseur (Synchronise cursor position).
Affichez et étudiez les trois images radar.
À quelle date les glaciers apparaissent-ils plus clairs sur les images ? À quelle date les glaciers apparaissent-ils plus sombres sur les images ? Cela vaut-il pour toutes les parties du glacier, ou cette variation temporelle est-elle différente selon les parties des glaciers ?
Choisissez trois sections du glacier sur les images et notez si l'image radar est relativement claire, moyenne ou sombre. Choisissez un point sur la partie basse du gros glacier Kronebreen, un autre point sur la partie basse d'un petit glacier, puis un dernier point sur la partie haute d'un petit glacier. Vous pouvez créer un tableau simple similaire à celui-ci :
| | Image radar 29 février 2008 | Image radar 13 juin 2008 | Image radar 26 septembre 2008 | | Kronebreen partie basse | claire | | | | Petit glacier partie basse | | sombre | | | Petit glacier partie haute | | claire | |
|
Quelle différence observez-vous entre les trois dates pour les trois sites ? Quelles valeurs les autres élèves de votre classe ont-ils trouvées ? Comment expliquez-vous les différences ?
Inspectez l'histogramme (Histogram) des trois images radar.
Quelles différences observez-vous ?
Créez une animation à partir des trois images. Dans le menu Tools > Animation, sélectionnez les images de février, de juin et de septembre, puis lancez l'animation. Soyez attentif au changement de réflectivité pour certains points. Réglez la vitesse d'animation (Animation Speed) selon vos préférences. Vous pouvez également mettre l'animation sur pause à l'aide du bouton Pause || et faire défiler les images une à une.

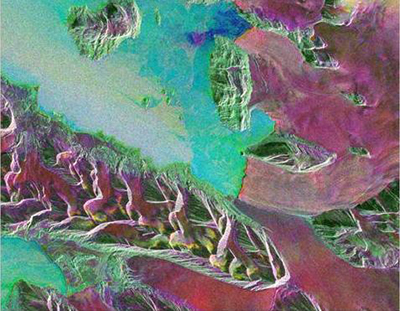

Fermez l'animation et créez une image multi-temporelle (View > New RGB View…). Réglez l'image du 29 février sur Rouge, celle du 13 juin sur Vert et celle du 26 septembre sur Bleu. L'image ainsi obtenue doit ressembler à celle présentée ci-dessous.
Le rouge indique que l'image du 29 février (Rouge) est la plus claire dans cette combinaison, le vert indique que l'image du 13 juin (Vert) est la plus claire, le bleu que l'image du 26 septembre (Bleu) est la plus claire.
Le jaune est un mélange de rouge et de vert.
Qu'indiquent les couleurs jaunes dans une image composite RVB ? Où voyez-vous du jaune sur l'image composite ? Pensez-vous qu'il serait possible de cartographier les contours des glaciers à partir de cette image composite RVB ?
Décrivez la répartition des glaciers puis comparez-la avec l'image TM du satellite Landsat. Identifiez les endroits où les limites des glaciers sont similaires et les endroits où elles diffèrent entre les données ASAR et TM.
|
