Radar ad apertura sintetica (SAR)

Eduspace - 131 NL
Download:
 HI-RES JPEG (Size: 46 kb)

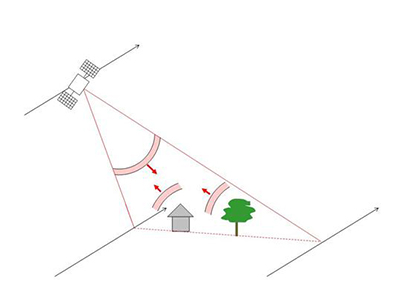

Il radar e il sistema SAR registrano il momento in cui l'impulso viene rinviato e la sua potenza, oltre alla fase delle microonde. Questi segnali di fase producono un interferogramma tra le due acquisizioni dei dati SAR. L'interferometria radar (InSAR) viene usata per misurare l'elevazione del terreno, mentre l'interferometria differenziale (DInSAR) viene usata per misurare gli spostamenti, come ad esempio lo scorrimento dei ghiacciai.


Photo of the Gruben area in the Swiss Alps
Download:
 HI-RES JPEG (Size: 69 kb)
Foto aerea dell'area di Gruben nelle Alpi svizzere. Il Nord è a sinistra. Posizione e orientamento: vedere il file GoogleEarth pos. 3.3.

Credits: Andreas Kääb


SAR interferogram over Gruben area
Download:
 HI-RES JPEG (Size: 164 kb)
Fig.1 Interferogramma SAR sull'area di Gruben. Il Nord è in alto, perciò la direzione di vista dall'alto della foto precedente è quella da sinistra a destra nell'interferogramma. L'interferogramma mostra le differenze di fase corrispondenti alle distanze tra il satellite e la Terra il 7 e l'8 marzo 1996, misurate dal sensore SAR di ERS.

Credits: T. Strozzi, GAMMA Remote Sensing, Svizzera


Topography-only interferogram simulated from a digital elevation
Download:
 HI-RES JPEG (Size: 72 kb)

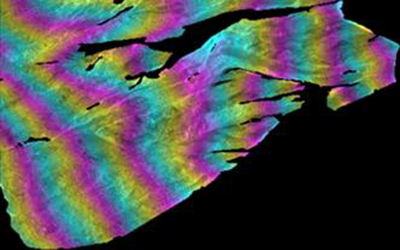

Fig.2 Interferogramma della sola topografia simulato da un modello di elevazione digitale. Le aree nere sono state rimosse perché il terreno in quelle zone è troppo ripido per essere visualizzato in modo appropriato nelle immagini SAR.

Credits: T. Strozzi, GAMMA Remote Sensing, Svizzera


Download:
 HI-RES JPEG (Size: 107 kb)

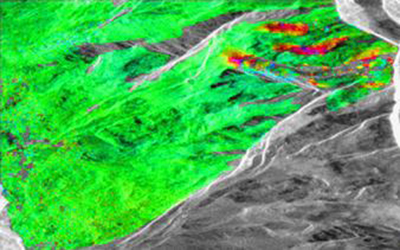

Fig. 3 Spostamento (scorrimento) del ghiacciaio calcolato come differenza tra l'interferogramma originale (prima immagine) e l'interferogramma topografico simulato (seconda immagine). Lo scorrimento del ghiacciaio può arrivare a circa 3 cm in un giorno.

Credits: T. Strozzi, GAMMA Remote Sensing, Svizzera



Analisi dei ghiacciai con immagini radar
Introduzione
Informazioni generali
Radar
Esercizi
Esercizi LEOWorks - IntroduzioneEsercizio 1: Radar multitemporale e dati ottici multispettraliEsercizio 2: Influsso delle condizioni meteorologiche sulle immagini radarConclusioni
