Radar de Abertura Sintética (SAR - Synthetic Aperture Radar)
| | O radar e o SAR registam o tempo de um impulso de retorno e a sua intensidade, bem como a fase da microonda. Estes sinais de fase produzem um interferograma entre duas aquisições de dados SAR. A interferometria radar (InSAR) é utilizada para medir elevações do solo, ao passo que a InSAR diferencial (DInSAR) é utilizada para medir deslocamentos do solo, como o fluxo glaciar. | |  |  | |
| | | | | Fotografia da área de Grubem nos Alpes Suíços, tirada de um avião. O Norte fica do lado esquerdo. Para obter a localização e a orientação, consulte o ficheiro GoogleEarth location 3.3.
Credits: Andreas Kääb | | | | |

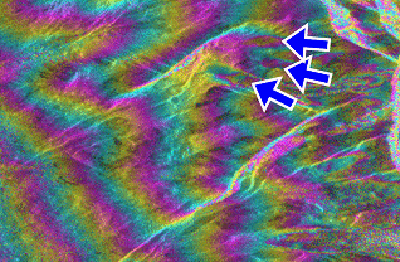

| | | | | Fig.1 Interferograma SAR sobre a área de Gruben. O Norte fica para cima, significando que a direcção de visualização é da esquerda para a direita no interferograma. O interferograma apresenta as diferenças de fase como as distâncias do satélite ao solo a 7 e 8 de Março de 1996, conforme medidas pelo sensor ERS SAR.
Credits: T. Strozzi, GAMMA Remote Sensing, Suíça | | | | |

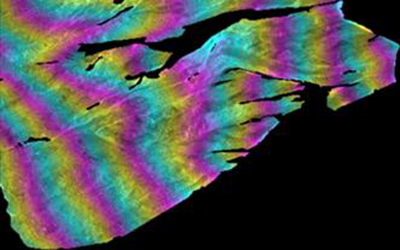

| | | | | Fig.2 Interferograma de apenas topografia, simulado de um modelo de elevação digital. As áreas negras foram removidas, porque o terreno é demasiado íngreme nestas áreas para ser convenientemente visualizado em imagens SAR.
Credits: T. Strozzi, GAMMA Remote Sensing, Suíça | | | | |

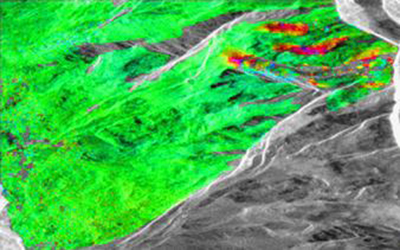

| | | | | Fig. 3 Deslocamento (fluxo glaciar) calculado como a diferença entre o interferograma original (primeira imagem) e o interferograma topográfico simulado (segunda imagem). O fluxo glaciar atinge cerca de 3 cm num dia.
Credits: T. Strozzi, GAMMA Remote Sensing, Suíça | | | | |
| |
