Άσκηση 1: Εμφάνιση δορυφορικών εικόνων
Στόχος: Παρουσιάστε στους μαθητές τις απαιτούμενες βασικές διαδικασίες για την εμφάνιση δορυφορικών δεδομένων της περιοχής Araucanía.
Δεδομένα: Για να κάνετε αυτήν την άσκηση, πρέπει να εκτελέσετε λήψη του προγράμματος LEOWorks και της δορυφορικής εικόνας Landsat 7 της 24ης Μαρτίου 2003 που βρίσκεται στο αρχείο Villaricca.zip. Μπορείτε να εκτελέσετε λήψη και των δύο από το μενού στα δεξιά.
Διατίθενται οι παρακάτω πέντε ζώνες:
Villarrica_2003_B1.tif
Villarrica_2003_B2.tif
Villarrica_2003_B3.tif
Villarrica_2003_B4.tif
Villarrica_2003_B5.tif
Οι ζώνες αντιστοιχούν στον αισθητήρα θεματικού χαρτογράφου ως εξής:
Ζώνη 1: 0,45 - 0,52 μm (μπλε)
Ζώνη 2: 0,52 - 0,60 μm (πράσινο)
Ζώνη 3: 0,63 - 0,69 μm (κόκκινο)
Ζώνη 4: 0,76 - 0,90 μm (εγγύς υπέρυθρο)
Ζώνη 5: 1,55 - 1,75 μm (μέσο υπέρυθρο ή SWIR)
Ανοίξτε και αποθηκεύστε μια εικόνα
Ανοίξτε το LEOWorks.
Ανοίξτε τα δεδομένα στο LEOWorks χρησιμοποιώντας την επιλογή ανοίγματος πολλών εικόνων ως ένα αρχείο. Εμφανίστε όλες τις ζώνες στο παράθυρο προβολής και επιλέξτε Window/Tile Evenly (Παράθυρο/Ομοιόμορφη παράθεση).
Βελτιώστε την αντίθεση εικόνας κάθε ζώνης με την επιλογή Interactive Stretching (Διαδραστική επέκταση), π.χ. ρυθμίστε τους ολισθητήρες για να καλυφθεί το 95% όλων των εικονοστοιχείων στη ζώνη. Για να συγκρίνετε τις πέντε ζώνες, επιλέξτε το Synchronise compatible product views/cursor position (Συγχρονισμός συμβατών προβολών προϊόντος/θέσης δρομέα) στο παράθυρο Navigation (Πλοήγηση).
Ελέγξτε τις εικόνες και επιλέξτε τις ζώνες όπου διακρίνονται καλύτερα οι λίμνες, η βλάστηση, τα ηφαιστειολογικά χαρακτηριστικά και το χιόνι. Καταγράψτε τα ευρήματά σας σε έναν πίνακα σαν τον παρακάτω.
| | Ζώνη(ες) | | Λίμνη | | | Βλάστηση | | Ηφαιστειολογικά
χαρακτηριστικά | | | Χιόνι | |
|
Μπορείτε να εξηγήσετε τα ευρήματά σας;
Χρησιμοποιώντας το εργαλείο ελέγχου «Pixel info» (Πληροφορίες εικονοστοιχείου), θα συγκρίνουμε τώρα την ανάκλαση από το νερό και τη βλάστηση παρατηρώντας τις τιμές εικονοστοιχείων. Καταγράψτε τα ευρήματά σας σε έναν πίνακα σαν τον παρακάτω.
| Τιμή εικονοστοιχείου | Ζώνη1 | Ζώνη2 | Ζώνη3 | Ζώνη4 | Ζώνη5 | | Νερό | | | | | | | Βλάστηση | | | | | |
|
Συγκρίνετε τα ευρήματά σας με το γράφημα που φαίνεται στην εικ. 1.
Σε ποιες ζώνες διακρίνεται καλύτερα το νερό από τη βλάστηση;

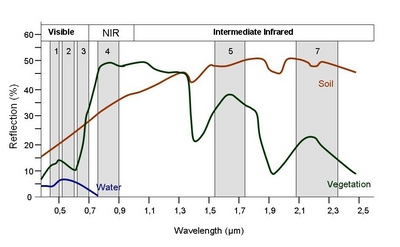

Φασματικές υπογραφές εδάφους, βλάστησης και νερού και φασματικές ζώνες του Landsat 7
Δημιουργήστε μια έγχρωμη εικόνα RGB χρησιμοποιώντας τη ζώνη4 για το κόκκινο, τη ζώνη5 για το πράσινο και τη ζώνη3 για το μπλε. Βελτιώστε την αντίθεση εικόνας με την επιλογή Interactive Stretching (Διαδραστική επέκταση), π.χ. ρυθμίστε τους ολισθητήρες για να καλυφθεί το 95% όλων των εικονοστοιχείων στη ζώνη.
Περιγράψτε την εικόνα.
Μελετήστε την τυπική φασματική υπογραφή αντικειμένων που φαίνονται στην εικόνα 1, όπως είναι το νερό, το έδαφος, η βλάστηση κλπ. Η εικόνα παρουσιάζει την ανάκλαση από διαφορετικές επιφάνειες για κάθε ζώνη στην εικόνα Landsat.
Προσδιορίστε τα χρώματα των ηφαιστείων και των λιμνών, καθώς και της πόλης Villarrica.
Προσπαθήστε να εξηγήσετε τα χρώματα χρησιμοποιώντας τις πληροφορίες από τους παραπάνω πίνακες σε συνδυασμό με την εικ. 1.
Παράδειγμα εικόνας με σχόλια που παρουσιάζει τη λίμνη Villarrica, το ηφαίστειο Villarrica και τη λίμνη Colico
Δοκιμάστε άλλους συνδυασμούς ζωνών για να επιτύχετε καλύτερη διαφοροποίηση αυτών των αντικειμένων και αποφασίστε ποιοι συνδυασμοί είναι οι δύο καλύτεροι.
Αποθηκεύστε τους με ένα κατάλληλο όνομα, π.χ. Villarrica-RGB-4-5-3.tif (εάν επιλέξατε τη ζώνη4 στο κόκκινο, τη ζώνη5 στο πράσινο και τη ζώνη3 στο μπλε).
Χρησιμοποιώντας τη γραμμή εργαλείων στην τελική προβολή, μπορείτε να μεγεθύνετε και να σμικρύνετε ή να μελετήσετε τις πληροφορίες εικόνας και τα ιστογράμματα των διαφορετικών ζωνών.
Δημιουργήστε έναν χάρτη.
Το εργαλείο Map (Χάρτης) μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός χάρτη με σχόλια. Μπορείτε να σχεδιάσετε γραμμές και ορθογώνια σχήματα, καθώς και να προσθέσετε κείμενο σε μια εικόνα.
Δημιουργήστε έναν χάρτη με τα ονόματα των ηφαιστείων, των λιμνών και των πόλεων.
|
