Øvelse 2: Mulige katastrofer
Mål: Analyser den mulige trussel fra vulkansk aske mod byerne omkring vulkanen Villarrica. For at gøre det skal du tage vulkanens størrelse, dens afstand fra det befolkede områdes midte samt vulkanens topografiske, geomorfologiske og hydrologiske karakteristika i betragtning.
Øvelsen vil se på forskellige mulige scenarier for naturkatastrofer i regionen.
Data: Til denne øvelse skal du anvende de samme data som i øvelse 1 sammen med GIS-lagene, der viser byer og vulkaner. Disse .shp lag kan downloades fra menuen til højre.
Inspektion af vulkanen og dens omgivelser
Vulkanen Villarricas omgivelser, herunder byen Pucón nær søen
Brug billedet Villarrica-RGB-4-5-3.tif lavet i øvelse 1.
Zoom ind for at studere vulkanens omgivelser, og beskriv bjergene, dalene, og vandløbene som vist.
Måling af afstande mellem vulkaner og beboede centre
Zoom ind på vulkanen Villarrica ved koordinaterne 1070, 1620. For at gøre dette skal du anvende inspektionsværktøjet "Pixel info".
Med værktøjet Measure Tool skal du måle arealet og omkredsen af den mørke lava og askemarken. Mål den gennemsnitlige diameter af vulkanens snedækkede kegle.
Brug den samme procedure til at måle arealet og omkredsen af følgende to byer:
Villarrica: beliggende ved koordinaterne 214, 1039.
Pucón: beliggende ved koordinaterne 946, 1036.
Med den samme metode måles afstanden mellem de beboede centre og vulkankeglen.
Villarrica - vulkanen Villarrica
Pucón - vulkanen Villarrica
Opgave

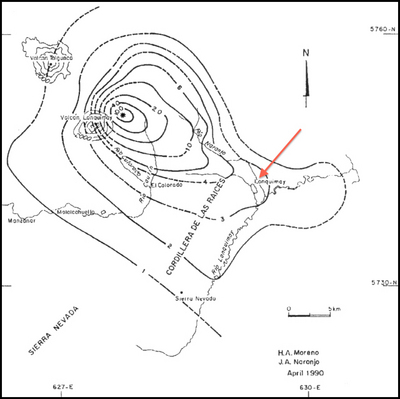

Isolinjer der angiver fordelingen af vulkansk aske (i cm) efter Lonquimays seneste udbrud
Denne figur blev lavet efter vulkanen Lonquimays udbrud den 25. december 1988. Den viser akkumulationen af vulkansk aske (i cm) forårsaget af udbruddet.
Diskuter udbredelsesmønstret for asken, og forklar dens form.
Hvad påvirker dens facon?
Identificer byen Lonquimay.
Hvor langt fra krateret befinder byen sig?
Hvilken skade vil den sandsynligvis påføre folk, huse, landbruget og skovene?
Hvor langt fra krateret faldt asken ned?
Hvad ville der ske, hvis vulkanen Villarrica fik et tilsvarende udbrud?
Kan du ved hjælp af ovenstående observationer evaluere den potentielle skade på byerne Pucón og Villarica, hvis vulkanen Villarrica fik et tilsvarende udbrud?
Måleværktøjet kan hjælpe i denne opgave, men vi vil også bruge de to GIS-lag:
Towns.shp
Volcanoe.shp
Vis de to lag oven på billedet Villarrica-RGB-4-5-3.tif.
Åbn værktøjet GIS/Vector processing/Buffer zone. Prøv at konstruere forskellige buffere, der viser forskellige askefordelinger.
Hvis der skulle forekomme et nyt udbrud fra vulkanen Lonquimay, ville de to byer da være i fare?
Lav et kort, der viser den potentielle fare fra et fremtidigt udbrud.
|
